Замена Buderus Logamatic 2107 на MC110 Retrofit Kit: установка на котёл G124 32 кВт

Специалисты Buderus Club выполнили модернизацию котельной на базе газового чугунного котла Buderus Logano G124-32 WS. Вместо неисправной системы управления Logamatic 2107 установили современную автоматику Buderus Logamatic MC110 Retrofit Kit с пультом RC310, модулем управления горелкой BRM10 и дополнительным модулем отопительного контура MM100.

В процессе работ столкнулись с сообщением 4A/700 при первом запуске, устранили неисправности циркуляционного насоса и фильтра-грязевика, настроили погодозависимое управление отоплением, контур тёплого пола и приготовление горячей воды.

Установка Buderus Logamatic MC110 Retrofit Kit на котёл G124 32 кВт

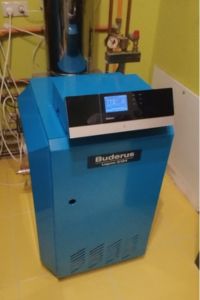

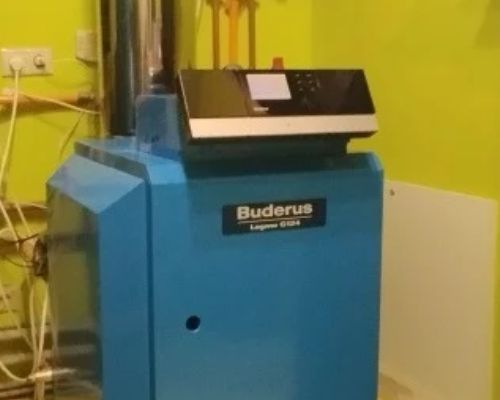

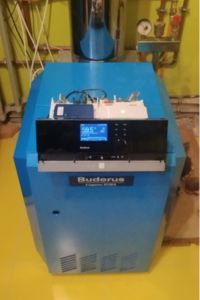

На напольный газовый котёл Buderus Logano G124-32 WS мощностью 32 кВт установили новую систему управления Buderus Logamatic MC110 Retrofit Kit, артикул 7736603303.

MC110 Retrofit Kit представляет собой комплект модернизации автоматики для совместимых напольных отопительных котлов предыдущих поколений. Он позволяет заменить устаревшую систему управления, сохранив исправный котёл, и организовать современное управление отоплением и приготовлением горячей воды.

Для данной котельной мы использовали следующую комплектацию:

• MC110 Retrofit Kit — основная система управления котлом.
• BRM10 — модуль управления горелкой.
• RC310 — пульт управления и программирования отопительной системы.
• MM100 — дополнительный модуль управления отопительным контуром со смесителем.

Система управления Buderus Logamatic MC110 Retrofit Kit

MC110 является центральным блоком автоматики, обеспечивающим управление работой котла и взаимодействие с подключёнными датчиками, насосами и дополнительными модулями.

В зависимости от комплектации система позволяет организовать погодозависимое регулирование отопления, управление несколькими отопительными контурами и приготовление горячей воды в бойлере косвенного нагрева.

Пульт управления Buderus RC310

RC310 — электронный пульт управления отопительной системой Buderus. Через него выполняются настройка оборудования, программирование температурных режимов и контроль работы котельной.

С помощью RC310 можно задавать отопительные программы, настраивать параметры отдельных контуров, управлять приготовлением горячей воды и устанавливать отопительные кривые для погодозависимого регулирования.

В данной котельной RC310 использовали для настройки радиаторного отопления, системы тёплого пола и бойлера косвенного нагрева.

Модуль Buderus BRM10 для управления горелкой

BRM10 — модуль, обеспечивающий управление совместимой горелкой котла предыдущего поколения при использовании современной автоматики MC110.

Модуль BRM10 входит в состав комплекта MC110 Retrofit Kit, поставляется в отдельной коробке и подключается специальными соединительными кабелями.

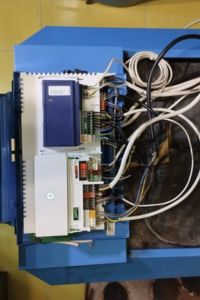

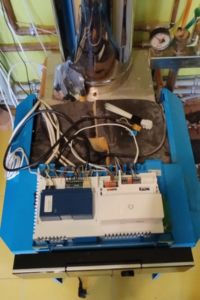

При монтаже мы установили BRM10 внутри корпуса MC110 и выполнили необходимые электрические соединения с системой управления и горелкой котла.

Модуль Buderus MM100 для управления тёплым полом

Дополнительно внутри корпуса MC110 установили модуль Buderus MM100.

MM100 предназначен для управления дополнительным отопительным контуром, в том числе контуром со смесителем.

В нашей котельной он управляет насосом и трёхходовым смесительным клапаном системы водяного тёплого пола.

Благодаря этому температура теплоносителя в системе тёплого пола регулируется отдельно от радиаторного отопления.

Первый запуск MC110 Retrofit Kit: сообщение 4A/700 на пульте RC310

После монтажа автоматики мы выполнили все необходимые кабельные подключения, подключили горелку, датчики температуры, циркуляционные насосы и исполнительные механизмы отопительных контуров.

Затем приступили к программированию системы через пульт RC310.

Параметры автоматики задавались нормально, однако при попытке запуска котёл не включился.

На дисплее RC310 появилось сообщение 4A/700.

Ошибка 4A/700 Buderus BRM10: причина и устранение

Мы проверили электрические подключения и начали искать информацию о сообщении 4A/700 в технической документации, паспортах и инструкциях к оборудованию.

Однако в имевшихся документах не удалось найти понятного объяснения причины сообщения и порядка его устранения.

Тогда мы воспользовались ChatGPT для поиска дополнительной технической информации.

ChatGPT предположил, что 4A/700 связано с заводской блокировкой модуля BRM10, и предложил выполнить определённые действия с отключением и повторным включением котла.

Мы выполнили предложенные манипуляции и перезапустили систему управления.

После перезагрузки сообщение 4A/700 исчезло, горелка запустилась, и котёл начал нормально работать.

Таким образом, в нашем случае проблему удалось устранить без замены оборудования и дополнительных электронных компонентов.

После успешного запуска мы продолжили программирование MC110 Retrofit Kit, настройку отопительных контуров и проверку работы котельной.

Этот случай оказался полезным практическим опытом при установке современной автоматики Buderus на котлы предыдущих поколений.

Почему заказчик решил заменить Buderus Logamatic 2107 на MC110 Retrofit Kit?

История модернизации началась с обращения владельца котла Buderus Logano G124-32 WS.

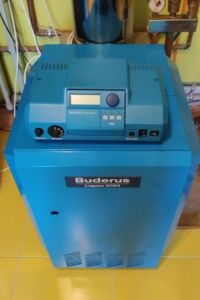

На котле была установлена старая система управления Buderus Logamatic 2107 с дополнительным модулем отопительного контура FM241.

Несколько лет назад автоматика начала выходить из строя. В прошлом году заказчик приглашал специалиста, который пытался восстановить её работоспособность и перепаивал электронные компоненты.

После ремонта оборудование некоторое время работало, однако затем неисправности повторились.

На момент обращения в Buderus Club дисплей Logamatic 2107 не отображал информацию, система управления работала некорректно, а горелка котла не запускалась.

Заказчик решил отказаться от дальнейших попыток ремонта старой электроники и приобрести современную систему управления.

Мы предложили установить Buderus Logamatic MC110 Retrofit Kit.

Поскольку в котельной предусмотрены два отопительных контура — радиаторное отопление и водяной тёплый пол со смесителем, — дополнительно подобрали модуль MM100.

Заказчик приобрёл оборудование в Buderus Club и заказал его установку, подключение и пусконаладочные работы.

Демонтаж Logamatic 2107 и обнаруженные неисправности

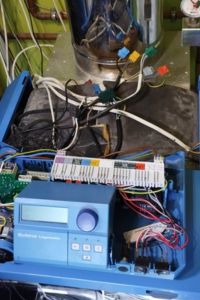

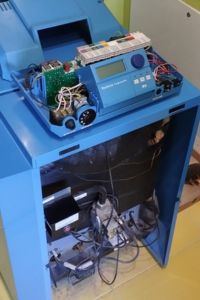

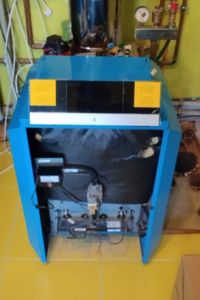

Перед установкой новой системы управления мы демонтировали старую автоматику Buderus Logamatic 2107.

При осмотре и проверке выяснилось, что электронный блок действительно нуждается в серьёзном ремонте.

На платах были видны следы предыдущего вмешательства, дисплей не работал, а система управления не обеспечивала нормальный запуск горелки.

Кроме того, обнаружилась неисправность котлового температурного датчика.

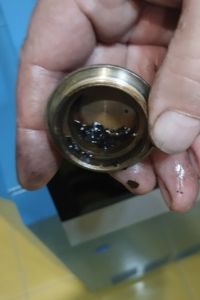

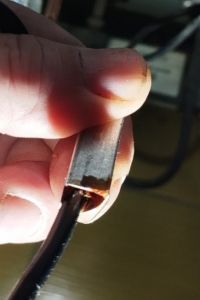

Датчик разрушился непосредственно внутри погружной гильзы котла. Из его корпуса вытекла заливочная смола, которая загрязнила и частично забила внутреннее отверстие гильзы.

Пришлось тщательно очистить погружную гильзу от остатков смолы, чтобы обеспечить правильную установку нового температурного датчика.

После демонтажа старую автоматику, датчики и кабели аккуратно собрали, упаковали в коробку и передали владельцу.

Возможен ли ремонт Buderus Logamatic 2107?

Несмотря на серьёзные неисправности, восстановление Logamatic 2107 технически возможно.

Однако в данном случае потребовались бы дополнительные работы по диагностике и ремонту электронных плат, замене повреждённых компонентов и проверке системы управления.

Поскольку заказчик принял решение о модернизации котельной, мы не стали предлагать ему дополнительные расходы на ремонт старой автоматики.

При необходимости специалисты Buderus Club выполняют диагностику и ремонт Buderus Logamatic 2107.

После замены автоматики котёл заработал, но отсутствовал отбор тепла

После установки MC110 Retrofit Kit и успешного запуска горелки все параметры автоматики находились в норме.

Котёл нагревался, однако нормального отбора тепла в отопительную систему не происходило.

Мы начали проверять гидравлическую часть котельной и обнаружили две неисправности.

Заклинил циркуляционный насос радиаторного отопления

Циркуляционный насос радиаторного контура оказался заклинившим и не обеспечивал необходимую циркуляцию теплоносителя.

Мы восстановили его работоспособность, после чего насос снова начал работать.

При этом рекомендовали заказчику в дальнейшем заменить насос, поскольку оборудование уже имеет признаки износа.

Засорился фильтр-грязевик на обратке котла

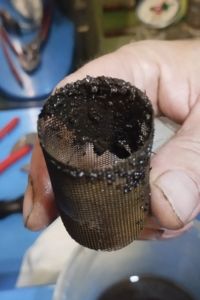

Вторая неисправность заключалась в загрязнении фильтра-грязевика, установленного на обратном трубопроводе перед котлом.

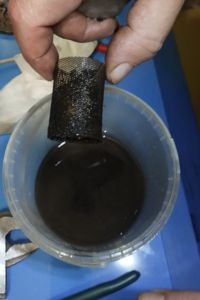

Фильтр оказался сильно забит отложениями и препятствовал нормальной циркуляции теплоносителя.

Мы разобрали и очистили фильтр, после чего движение теплоносителя через котёл восстановилось.

Таким образом, помимо замены автоматики были устранены неисправности отопительной системы, мешавшие нормальной работе котельной.

Настройка погодозависимого управления, радиаторов, тёплого пола и бойлера

После восстановления циркуляции теплоносителя мы завершили настройку Buderus Logamatic MC110 Retrofit Kit.

Котельная работает в погодозависимом режиме под управлением RC310.

К новой автоматике подключены и настроены:

• Радиаторное отопление — циркуляционный насос прямого отопительного контура.
• Водяной тёплый пол — циркуляционный насос и трёхходовой смесительный клапан, управляемые модулем MM100.
• Бойлер косвенного нагрева — температурный датчик бойлера и насос загрузки бойлера.
• Газовая горелка Buderus G124 — управление через модуль BRM10.
• Погодозависимое регулирование — изменение температуры теплоносителя в зависимости от температуры наружного воздуха.

Проверили работу всех подключённых устройств, настроили температурные режимы и программы отопления.

В результате котельная полностью восстановила работоспособность. Котёл нормально запускается, тепло поступает в радиаторы и систему тёплого пола, бойлер обеспечивает приготовление горячей воды.

Заказчик получил современную систему управления без необходимости замены исправного чугунного котла Buderus Logano G124.

Установка Buderus MC110 Retrofit Kit на котлы других производителей

Компания Buderus Club занимается модернизацией котельных, заменой устаревшей автоматики и установкой современных систем управления отоплением.

Мы рассматриваем возможность установки Buderus Logamatic MC110 Retrofit Kit не только на котлы Buderus, но и на оборудование других производителей, включая Wolf, Viessmann, Ferroli, Lamborghini и другие марки.

При соответствующей технической совместимости автоматика может использоваться для модернизации котлов с различными типами горелочного оборудования:

• Атмосферными газовыми горелками.
• Наддувными газовыми горелками.
• Наддувными дизельными горелками.

При подборе системы управления учитываем конструкцию котла, тип горелки, схему её подключения, цепи безопасности, количество отопительных контуров, наличие бойлера и дополнительного оборудования.

Установка современной автоматики позволяет продлить срок эксплуатации исправного котла, организовать погодозависимое управление отоплением и избежать затрат на полную замену котельного оборудования.

Установка автоматики и ремонт котлов в Москве и Санкт-Петербурге

Buderus Club выполняет установку и настройку автоматики, ремонт отопительных котлов и модернизацию котельных в Москве, Санкт-Петербурге, Московской и Ленинградской областях.

Наши специалисты выполняют диагностику неисправностей, демонтаж старых систем управления, монтаж современной автоматики Buderus Logamatic, подключение горелок, отопительных контуров, смесительных узлов и бойлеров косвенного нагрева.

Также выполняем программирование систем управления, настройку погодозависимого регулирования и пусконаладочные работы.

Технические консультации по всей России и СНГ

Для заказчиков из других регионов Российской Федерации и стран СНГ предоставляем технические консультации по телефону.

Помогаем подобрать оборудование для модернизации котельной, разобраться в особенностях подключения и настройки автоматики, определить возможные причины неисправностей и выбрать решение для ремонта или обновления системы управления.

Если вы хотите заменить устаревшую автоматику, установить Buderus Logamatic MC110 Retrofit Kit или модернизировать котельную с газовым либо дизельным котлом — обращайтесь в Buderus Club.

Подберём совместимое оборудование, согласуем стоимость и сроки работ, выполним установку и настройку системы управления.

Buderus Club — установка автоматики, ремонт котлов и модернизация котельных в Москве, Санкт-Петербурге, Московской и Ленинградской областях. Технические консультации по всей России и СНГ.
