Продолжаем монтаж современной котельной для здания бани с бассейном

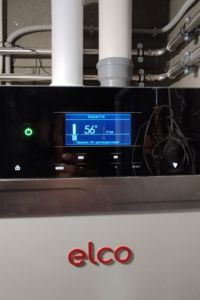

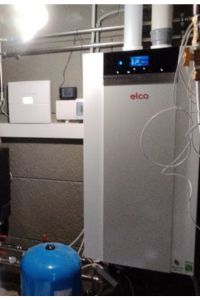

В конце 2025 года наша компания выполнила первый этап монтажа газовой котельной для здания бани. Основой системы стал современный газовый конденсационный котёл ELCO Thision S мощностью 60 кВт, обеспечивающий нагрев теплоносителя для нескольких инженерных систем здания.
О том, как проходили монтаж котельной, установка оборудования и первый запуск системы отопления, мы подробно рассказали в статье «Монтаж газовой котельной с котлом ELCO Thision 60 в Ленинском — объект в процессе». В этой статье мы покажем следующий этап работ: подключение новых инженерных систем, установку автоматики ZONT Climatic 1.3 и перевод котельной в автоматический режим.

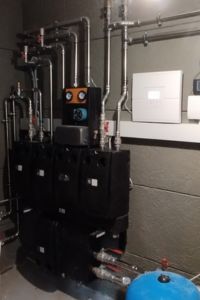

Проект предусматривал пять независимых контуров:
- радиаторное отопление;
- тёплые полы;
- нагрев вентиляционной установки;
- нагрев бассейна;
- нагрев бойлера косвенного нагрева.
На момент завершения первого этапа строительства были готовы только системы радиаторного отопления, тёплых полов и бойлер. Остальное инженерное оборудование ещё находилось в стадии закупки.
Чтобы заказчик мог пользоваться отоплением зимой, мы временно запустили котельную в ручном режиме. Котёл работал с постоянной температурой теплоносителя 45 °C, обеспечивая работу радиаторного отопления и системы тёплых полов, а также комфортную температуру на объекте во время строительства.
Недавно заказчик сообщил, что монтаж вентиляционной установки завершён, а также приобретён теплообменник для нагрева бассейна. Мы вновь выехали на объект с необходимыми материалами для продолжения работ.

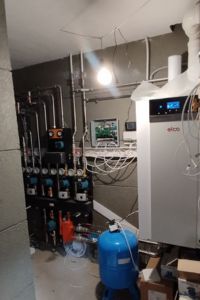

На первом этапе котельная уже была собрана и введена в эксплуатацию в ручном режиме, что позволило обеспечить отопление здания во время строительства. Теперь настало время подключить остальные предусмотренные проектом инженерные системы и перейти к автоматическому управлению.
В ходе второго этапа были выполнены следующие работы:
- проложены трубопроводы к вентиляционной установке на чердаке;
- установлен теплообменник нагрева бассейна в подвальном помещении;
- смонтированы трубопроводы к теплообменнику бассейна.
Особое внимание было уделено защите вентиляционной установки от размораживания. Со стороны вентиляционного калорифера контур заполнен незамерзающим теплоносителем. Такое решение исключает повреждение оборудования даже в случае аварийной остановки котельной зимой и является обязательной мерой защиты подобных систем.
После завершения монтажных работ все новые контуры были успешно опрессованы и подготовлены к эксплуатации.
Поскольку котельная практически полностью собрана, настало время перейти от временного ручного режима к полноценной автоматической работе.
Установка автоматики ZONT Climatic 1.3

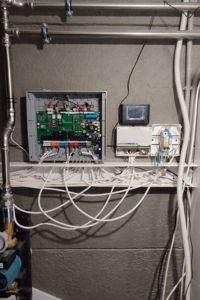

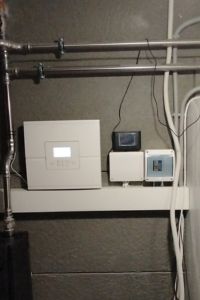

Для автоматизации котельной была установлена современная система управления ZONT Climatic 1.3 с блоком расширения EX-77.
Теперь котельная работает автоматически в погодозависимом режиме. Температура теплоносителя изменяется в зависимости от температуры наружного воздуха, что позволяет снизить расход газа без потери комфорта.
Автоматика управляет следующими системами:
- радиаторным отоплением;
- тёплыми полами;
- нагревом вентиляционной установки;
- бойлером косвенного нагрева;
- насосом рециркуляции горячего водоснабжения.
Контур вентиляции и бойлер работают с приоритетом, благодаря чему нагрев бойлера и вентиляционная установка получают необходимое количество тепла в первую очередь.
Кроме того, теперь владелец может контролировать работу котельной через интернет, изменять настройки, следить за температурой системы и получать дистанционные уведомления о состоянии оборудования.
Хотите увидеть весь проект с самого начала? Посмотрите первую часть, где показаны монтаж котла ELCO Thision 60, сборка гидравлической схемы, подключение бойлера и первый запуск котельной: «Монтаж газовой котельной с котлом ELCO Thision 60 — объект в процессе».
Подключение контура нагрева бассейна
На сегодняшний день остаётся незавершённым только контур нагрева бассейна.
Несмотря на то что теплообменник уже установлен и подключён к котельной, сама система бассейна пока не смонтирована. Отсутствуют фильтрация, насосное оборудование и автоматика управления бассейном, поэтому выполнить окончательный запуск пока невозможно.
После завершения работ специалистами по бассейнам мы подключим сигнал запроса тепла от автоматики бассейна к автоматике котельной.
Принцип работы будет следующим. В обычном режиме котельная будет работать по погодозависимому алгоритму, поддерживая оптимальную температуру для отопления здания. Когда автоматика бассейна подаст сигнал на нагрев воды, котёл автоматически повысит температуру теплоносителя примерно до 80 °C, обеспечит быстрый нагрев бассейна, после чего вновь перейдёт в экономичный погодозависимый режим работы.
Такой алгоритм позволяет совместить высокий комфорт эксплуатации с рациональным расходом природного газа.
История реализации проекта
Мы подробно рассказываем обо всех этапах строительства этой котельной.
- Первый этап — монтаж котельной, установка котла ELCO Thision 60 и запуск системы отопления.
- Текущая статья — подключение вентиляционной установки и теплообменника бассейна, установка автоматики ZONT Climatic 1.3 и перевод котельной в автоматический режим.
Результат второго этапа работ
На данный момент очередной этап монтажа успешно завершён. Осталось дождаться окончания обвязки бассейна, подключить его автоматику и выполнить финальную настройку всей системы.
После этого проект будет полностью завершён, а заказчик получит современную, автоматизированную и экономичную котельную, обеспечивающую отопление здания, нагрев горячей воды, работу вентиляции и подогрев бассейна.
