РаспечататьПромывка системы отопления и замена теплоносителя в сложной многоконтурной системе отопления частного дома в Удальцово.
Наша компания выполнила промывку системы отопления и полную замену незамерзающего теплоносителя в частном доме площадью около 600 м² в Удальцово.
На объекте была смонтирована сложная разветвлённая система отопления с двумя котлами, большой гидравлической стрелкой, распределительным коллектором и семью отдельными отопительными контурами. Старый теплоноситель находился в системе около 15 лет и за всё это время ни разу не менялся.
Работы потребовали предварительной подготовки котельной, установки дополнительных сервисных кранов, поэтапной промывки каждого контура водовоздушной смесью и длительного удаления воздуха после заполнения системы новым антифризом.
Как заказчик узнал о нашей компании
Незадолго до этого мы работали на другом объекте в Удальцово. Частный дом несколько лет стоял без постоянного присмотра и практически не эксплуатировался.
После возвращения владельца потребовалась полная ревизия инженерных систем. Мы обслужили котёл, заменили старый теплоноситель, отремонтировали повреждённые морозом участки трубопроводов, поменяли треснувшие краны и устранили другие неисправности, возникшие за время простоя дома.
О выполненных работах узнал сосед заказчика. В его доме также требовалась замена незамерзающего теплоносителя, поэтому он обратился к нам с просьбой осмотреть систему и оценить объём предстоящих работ.
Площадь дома составляла около 600 м², а отопительная система была значительно сложнее обычной системы частного дома.
Почему работы перенесли на лето
Первичный осмотр объекта мы выполнили в начале весны, когда на улице ещё было холодно и отопление продолжало работать.
Полная замена теплоносителя в такой большой системе занимает не один час. Требуется остановить котельную, слить старый антифриз, последовательно промыть все контуры, заполнить систему новой жидкостью, удалить воздух и проверить работу оборудования.
Мы заранее предупредили заказчика, что при возникновении непредвиденных сложностей дом может остаться без отопления на несколько дней. Поэтому было принято решение перенести работы на лето.
В тёплое время года отопление не требуется, и специалисты могут спокойно выполнять промывку, ремонтировать отдельные участки и устранять возможные неисправности без риска размораживания дома.

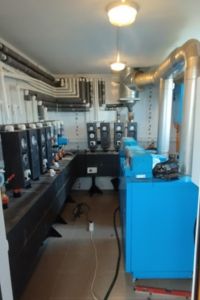

Что показал первичный осмотр котельной
При осмотре выяснилось, что система практически не была подготовлена для удобного обслуживания.
В котельной имелись только:
- сливной кран на гидравлической стрелке;
- сливной кран первого котла;
- сливной кран второго котла.
Отдельных сервисных подключений на подающих и обратных трубопроводах отопительных контуров предусмотрено не было. Это значительно усложняло промывку: невозможно было изолировать отдельный контур, направить через него поток воды и воздуха, а затем полностью удалить загрязнённую жидкость.
Мы предложили заказчику установить дополнительные сервисные краны на подающих и обратных трубопроводах каждого контура. Такое решение позволило отдельно промывать каждую часть системы и в дальнейшем значительно упростит замену теплоносителя.
Семь отдельных отопительных контуров
В доме было семь независимых потребителей тепла:
- контур нагрева вентиляционной установки;
- первый контур тёплого пола;
- второй контур тёплого пола;
- третий контур тёплого пола;
- контур радиаторного отопления;
- контур нагрева бассейна;
- контур нагрева двух бойлеров косвенного нагрева, установленных в соседнем помещении.

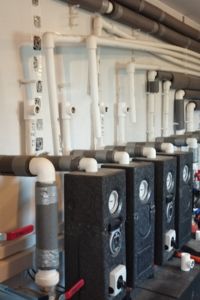

Все системы были подключены к большому распределительному коллектору с гидравлической стрелке. Источниками тепла служили два отопительных котла.
Для полноценной промывки необходимо было обеспечить возможность подачи воды и сжатого воздуха непосредственно в каждый из семи контуров.
Установка сервисных кранов и слив старого теплоносителя

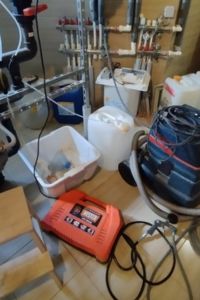

В назначенный день мы приехали на объект с необходимым оборудованием, трубопроводной арматурой и материалами.

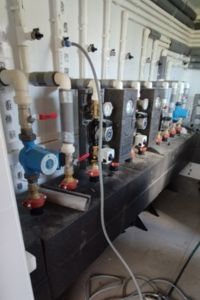

Первым этапом стала установка сервисных кранов на подающих и обратных трубопроводах всех отопительных контуров. Через эти подключения можно подавать воду, подключать компрессор и направленно промывать выбранную часть системы, не гоняя загрязнения по всему дому.
После установки кранов мы предварительно продули контуры и начали слив старого незамерзающего теплоносителя.

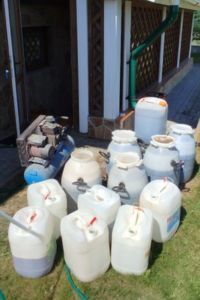

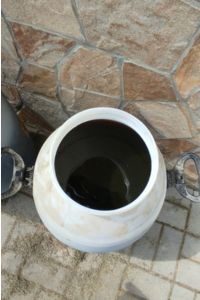

Жидкость не менялась около 15 лет. Весь отработанный теплоноситель собирали в подготовленные ёмкости. Сливать старый антифриз на участок, в ливневую канализацию или обычную хозяйственную канализацию нельзя — его необходимо собирать и утилизировать с учётом состава жидкости и местных требований.
Из-за большого объёма и сложной конфигурации системы полностью удалить старый теплоноситель обычным сливом было невозможно. Часть жидкости оставалась в трубах тёплого пола, радиаторах, теплообменниках и других участках системы.
Поэтому следующим этапом стала полноценная водовоздушная промывка.
Промывка системы отопления водовоздушной смесью

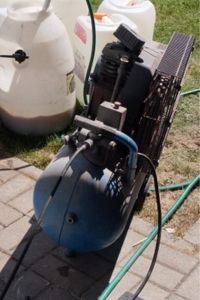

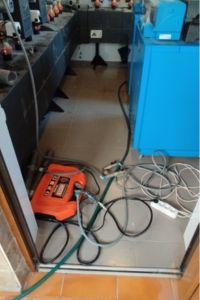

На следующий день мы привезли на объект производительный компрессор и начали поочерёдно промывать каждый отопительный контур.
В систему одновременно подавались водопроводная вода и сжатый воздух. Воздух создавал в потоке воды множество пузырьков и импульсов, которые помогали отрывать от внутренних поверхностей труб загрязнения, остатки старого теплоносителя и осадок.
В отличие от обычного пролива водой, водовоздушная промывка создаёт более активное движение жидкости внутри трубопроводов. Особенно это важно для протяжённых контуров, в которых поток при стандартном заполнении может быть недостаточным.

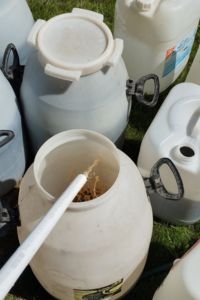

Каждый контур промывался отдельно. Это позволило контролировать выходящую жидкость и продолжать работу до тех пор, пока из системы не начинала поступать чистая вода без заметных остатков старого антифриза и загрязнений.
В результате были промыты:
- контур нагрева вентиляции;
- три контура тёплого пола;
- система радиаторного отопления;
- контур нагрева бассейна;
- контур нагрева двух бойлеров;
- большой распределительный коллектор;
- гидравлическая стрелка;
- котловой контур и подключённое к нему оборудование.
После промывки мы тщательно проверили соединения и установленную арматуру, чтобы убедиться в отсутствии протечек.
Самый сложный этап — промывка тёплых полов
Наиболее трудоёмкими оказались три контура напольного отопления.
Трубы тёплого пола имеют большую протяжённость, сравнительно небольшое внутреннее сечение и множество петель. Воздух внутри таких контуров может собираться в отдельных участках и мешать нормальной циркуляции.

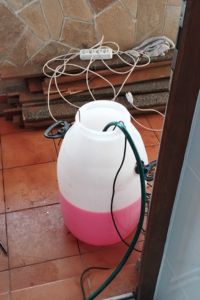

После промывки, при заполнении системы новым теплоносителем, для удаления воздуха приходилось подавать жидкость из ёмкости в контур, затем сбрасывать её обратно вместе с воздушными пузырями и снова повторять цикл.
Такую операцию выполняли многократно, пока поток не становился стабильным, а из труб не прекращал выходить воздух. Только после этого можно было считать контур полностью заполненным и подготовленным к работе.
На больших объектах удаление воздуха нередко занимает больше времени, чем непосредственно заполнение системы теплоносителем.
Как определили необходимый объём антифриза
Промывка также позволила определить фактический объём отопительной системы.
Во время заполнения и прокачки мы контролировали количество жидкости, которое потребовалось для котельной, трубопроводов и всех семи контуров. Общий объём составил около 600 литров.
После этого заказчик приобрёл необходимое количество нового незамерзающего теплоносителя.
Точное определение объёма особенно важно для крупных отопительных систем. Если жидкости окажется недостаточно, работу придётся останавливать и дозаказывать дополнительные канистры. При значительном избытке заказчик переплачивает за материал, который может не понадобиться.
Заполнение системы новым теплоносителем
После доставки антифриза мы снова приехали на объект и заполнили систему новым теплоносителем.

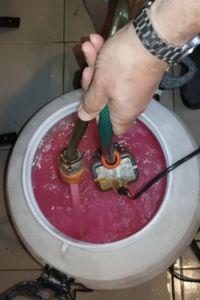

Жидкость подавалась с помощью насоса. Каждый отопительный контур заполняли и развоздушивали отдельно.
После первичного заполнения мы последовательно запускали циркуляционные насосы и стравливали воздух через предусмотренные точки. Особое внимание снова потребовали протяжённые контуры тёплого пола.
Когда основная часть воздуха была удалена, мы запустили котельную и проверили:
- работу двух котлов;
- циркуляцию по всем отопительным контурам;
- работу насосных групп;
- нагрев радиаторов;
- работу тёплых полов;
- циркуляцию через вентиляционный калорифер;
- контур нагрева бассейна;
- контур бойлеров косвенного нагрева;
- давление в системе;
- герметичность соединений и установленной арматуры.
После запуска часть мелких воздушных пузырьков ещё некоторое время может перемещаться по системе. Для их удаления в котельной установлены автоматические воздухоотводчики.
Мы также объяснили заказчику, как при необходимости самостоятельно подпитать систему с помощью насоса. Владелец дома был знаком с этой процедурой, поэтому дальнейшая эксплуатация не должна была вызвать сложностей.
С момента завершения работ заказчик повторно к нам не обращался. Это означает, что система продолжает работать в штатном режиме.
Почему незамерзающий теплоноситель необходимо периодически менять
Незамерзающий теплоноситель не является жидкостью, которая сохраняет первоначальные свойства неограниченное время.
В состав качественного антифриза входит не только гликолевая основа, но и комплекс присадок. Они снижают коррозионную активность жидкости, защищают металлы, резиновые уплотнения и другие материалы системы.
Во время длительной эксплуатации теплоноситель многократно нагревается и охлаждается. Постепенно защитные присадки вырабатываются, жидкость загрязняется продуктами коррозии, частицами отложений и материалами, попадающими в неё из трубопроводов и оборудования.
Старый теплоноситель может:
- терять защитные свойства;
- становиться более агрессивным по отношению к металлам и уплотнениям;
- способствовать коррозии стальных элементов;
- повреждать прокладки и уплотнения запорной арматуры;
- оставлять осадок на внутренних поверхностях труб;
- загрязнять фильтры, теплообменники и насосное оборудование;
- уменьшать проходное сечение отдельных участков;
- ухудшать циркуляцию;
- снижать эффективность передачи тепла;
- увеличивать нагрузку на циркуляционные насосы;
- становиться причиной шума и неравномерного прогрева системы.
Особенно опасен перегрев незамерзающего теплоносителя. При работе в неправильном температурном режиме жидкость стареет быстрее, а на горячих поверхностях теплообменников могут появляться отложения.
Нельзя ориентироваться только на цвет антифриза. Даже если жидкость внешне выглядит нормально, её кислотность и состояние защитных присадок могли измениться.
Периодичность замены зависит от состава теплоносителя, температурного режима, материалов отопительной системы и рекомендаций производителя. Поэтому состояние жидкости желательно регулярно проверять, а замену выполнять в сроки, указанные изготовителем антифриза.
Почему недостаточно просто слить старый антифриз
При обычном сливе значительная часть старого теплоносителя остаётся внутри системы.
Жидкость сохраняется:
- в нижних участках труб;
- в петлях тёплого пола;
- в радиаторах;
- в гидравлической стрелке;
- в коллекторах;
- в насосных группах;
- в теплообменниках;
- в трубопроводах к бассейну, вентиляции и бойлерам.
Если сразу залить новый антифриз, он смешается с остатками старого теплоносителя, водой и загрязнениями. В результате свойства новой жидкости могут ухудшиться уже в первые дни эксплуатации.
Поэтому при полноценной замене теплоносителя желательно не только слить старую жидкость, но и последовательно промыть каждый отопительный контур.
На сложных объектах для этого необходимо заранее предусматривать сервисные краны. Они позволяют изолировать отдельные участки системы, организовать направленный поток и удалить загрязнения значительно эффективнее.
Результат работ
На объекте в Удальцово мы выполнили полный комплекс работ по промывке системы отопления и замене незамерзающего теплоносителя:
- предварительно осмотрели котельную;
- определили состав и конфигурацию системы;
- перенесли работы на тёплое время года;
- установили сервисные краны на семи отопительных контурах;
- слили и собрали старый теплоноситель;
- продули и промыли каждый контур водовоздушной смесью;
- промыли коллектор, гидравлическую стрелку и котловой контур;
- определили фактический объём системы;
- заполнили систему примерно 600 литрами нового антифриза;
- удалили воздух из контуров;
- запустили котельную;
- проверили циркуляцию и герметичность системы.
Установка сервисных подключений не только помогла выполнить текущие работы, но и значительно упростит дальнейшее обслуживание. При следующей замене теплоносителя каждый контур можно будет подключить к промывочному оборудованию отдельно, без дополнительных переделок трубопроводов.
