Авария каскадной котельной Buderus: поиск неочевидной причины и восстановление работы двухтопливной горелки Oilon GKP 90H

Иногда обращение начинается с очень простого звонка.

Позвонила женщина и сказала, что у неё котёл постоянно встаёт в аварию. Что именно происходит — она не знает. Какой котёл — тоже. Единственное уточнение: котёл большой. И аварии происходят всё чаще, приходится постоянно снимать их вручную и перезапускать оборудование.

Мы задали несколько уточняющих вопросов, договорились о выезде и поехали на объект.

Объект и состав котельной

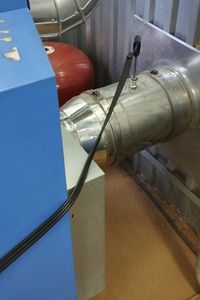

На территории заказчика расположена контейнерная котельная, выполненная аккуратно и грамотно. Внутри — чистота и порядок, монтаж профессиональный, без хаоса и «временных решений».

Котельной около 15 лет. Основной режим работы — сжиженный газ, резервный — дизельное топливо (солярка).

Состав оборудования:

• Buderus Logano GE 515 — 510 кВт
• Buderus Logano GE 515 — 455 кВт

Котлы работают в каскаде, что распределяет нагрузку и повышает надёжность котельной.

Горелочное оборудование:

• Oilon GKP 90H — для котла 510 кВт
• Oilon GKP 50H — для второго котла

Автоматика котельной:

• Buderus Logamatic 4321
• Buderus Logamatic 4322 — каскадное управление

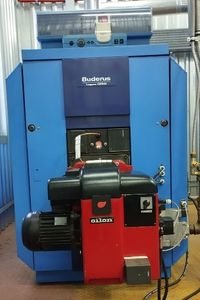

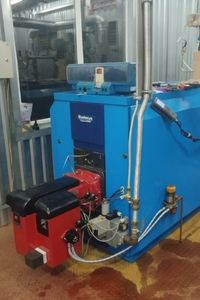

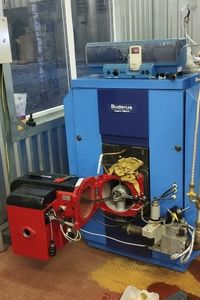

В аварию уходил именно котёл Buderus GE 515 мощностью 510 кВт с горелкой OILON GKP 90H.

Котёл Buderus Logano GE 515 — что это за оборудование

Buderus Logano GE 515 — промышленный чугунный водогрейный котёл для крупных объектов: производственных зданий, коммерческой недвижимости, контейнерных и отдельно стоящих котельных.

Особенности котла:

• чугунный теплообменник с высокой тепловой инерцией
• длительный срок службы при правильной эксплуатации
• устойчивость к перепадам температуры
• совместимость с мощными газовыми и двухтопливными горелками
• отличная работа в каскадных системах

Это надёжная «рабочая лошадка», рассчитанная на серьёзные нагрузки и длительную эксплуатацию.

Двухтопливная горелка OILON GKP 90H — назначение и особенности

OILON GKP 90H — промышленная двухтопливная горелка oil & gas, которая может работать:

• на газе (в том числе сжиженном)
• на дизельном топливе (солярке)

Зачем нужны двухтопливные горелки:

• резервирование топлива
• бесперебойная работа котельной
• возможность переключения при проблемах с газом
• надёжность для критически важных объектов

В таких горелках задействованы газовая рампа, жидкотопливная система, топливный насос, автоматика горения, датчики пламени и узлы безопасности. Поэтому диагностика и ремонт требуют опыта и профессионального подхода.

Диагностика: поиск причины аварий

Проверка автоматики

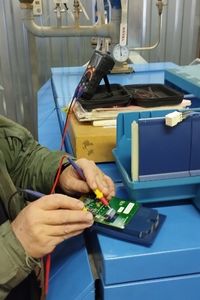

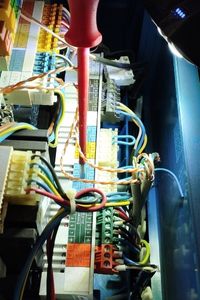

Сначала проверили Buderus Logamatic 4322:

• состояние отличное
• проводка в порядке
• контакты чистые
• ошибок в логике работы нет

Автоматика работала исправно.

Проверка горелки

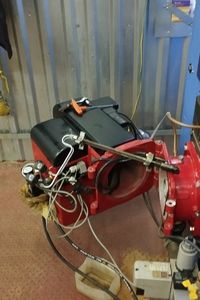

Далее перешли к горелке OILON GKP 90H:

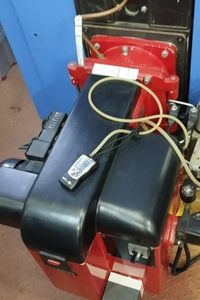

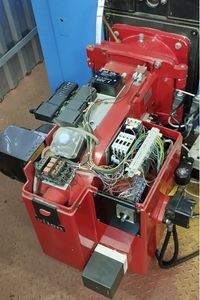

• проверили электрическую часть
• осмотрели кабели и соединения

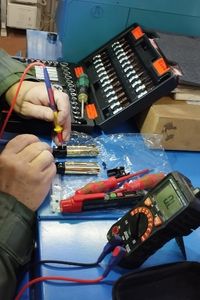

• проверили и очистили фотоэлемент (датчик пламени)

После этого решили проверить топливный насос.

Неисправность топливного насоса

Выяснилось:

• насос закисший
• промежуточный вал сломан

Отрегулировали давление газа, настроили пресостат, перезапустили горелку — всё заработало стабильно. Уехали.

Авария возвращается

На следующий день звонит инженер заказчика: котёл снова был в аварии, горелка ушла в ошибку. После перезапуска всё работает.

Приехали снова. На момент приезда всё работало. Проверили электрику ещё раз и решили заменить автомат горения (топочный автомат), чтобы исключить этот узел.

Но через пару дней снова звонок: авария повторилась. Значит, причина глубже.

Истинная причина — дефектный датчик пламени

Мы вернулись к узлу, который уже проверяли — датчику пламени. Несмотря на очистку и внешнюю «нормальность», он мог давать нестабильный сигнал.

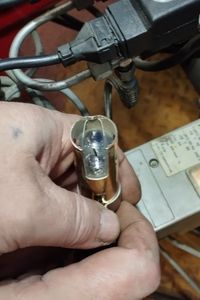

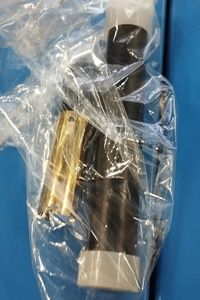

Установили новый фотоэлемент.

Результат:

• аварии прекратились
• горелка стабильно работает на газе
• котёл больше не уходит в ошибку

Причина была в дефектном датчике пламени.

Ремонт жидкотопливной части горелки

После устранения аварии, причиной которой был неисправный датчик пламени. занялись дизельной системой.

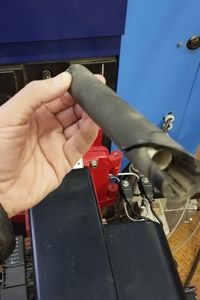

Выяснилось, что ранее были установлены топливные шланги неизвестного происхождения из материалов, неустойчивых к солярке. Резина начала разлагаться, и в систему попала чёрная густая фракция.

В результате:

• были забиты форсунки
• топливный насос заклинил
• топливная система закупорилась
• из-за перегрузки сломался промежуточный вал

Мы могли попытаться восстановить насос, но решили поступить надёжно — заменить узел полностью, чтобы не оставлять «мины» на будущее.

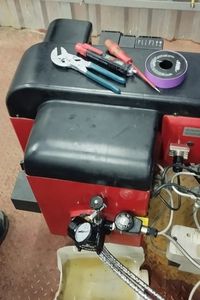

Замена деталей и пусконаладка

Заказчику были заказаны:

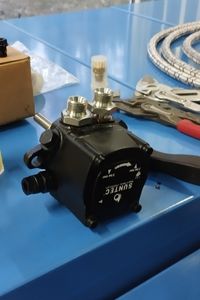

• новый топливный насос
• промежуточный вал
• новые топливные шланги

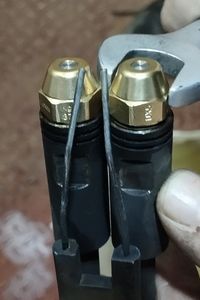

• новые форсунки
• новые картриджи фильтра

После установки горелка сразу не запускалась — в баках было мало топлива, и насос не мог прокачать систему. Добавили солярку, топливопровод заполнился, и горелка вышла на устойчивый режим.

Провели настройку и проверили работу в обоих режимах:

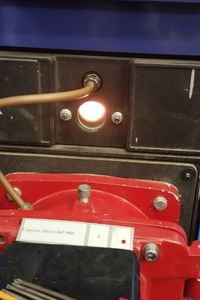

• на солярке — пламя ровное, оранжевое

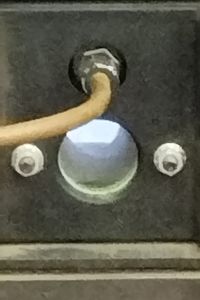

• на газе — пламя чистое, голубое

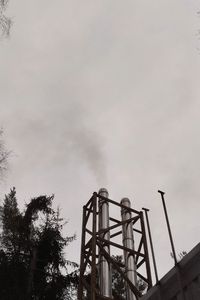

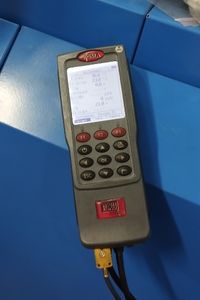

• дым светлый, показатели в норме

Итог

Комплексный ремонт горелки OILON GKP 90H oil & gas потребовал нескольких выездов и системной диагностики. Работы были трудозатратными и потребовали знаний, опыта и профессионального инструмента.

На протяжении ремонта на объекте находился инженер заказчика, поэтому все решения и объём работ были прозрачны и понятны.

Этот кейс показывает, что специалисты Buderus Club умеют находить и устранять сложные неочевидные дефекты, определять истинные причины отказов и восстанавливать работу промышленного теплотехнического оборудования после многолетней эксплуатации.
