Газовая горелка FlameAir FAG 4/1 4, 17–48 кВт, одноступенчатая
FlameAir FAG 4/1 4 — одноступенчатая газовая наддувная горелка мощностью 17–48 кВт для отопительных котлов, водогрейных теплогенераторов и другого оборудования, рассчитанного на установку отдельной вентиляторной горелки.
Горелка FAG 4/1 4 применяется для комплектации новых котельных, замены старых газовых горелок, модернизации существующего оборудования и перевода универсальных котлов с дизельного топлива (солярки) на природный газ.
Модель особенно интересна для небольших частных и коммерческих котельных, где нужна недорогая газовая горелка для котла мощностью до 48 кВт без необходимости устанавливать более сложное двухступенчатое или модуляционное оборудование.
Купить газовую горелку FlameAir FAG 4/1 4 можно в Москве и Санкт-Петербурге. Поставляем оборудование в Московскую и Ленинградскую области, помогаем подобрать горелку и газовую рампу под конкретный котёл. Работаем с котельным оборудованием Buderus, Viessmann, Wolf, Vaillant, Lamborghini, De Dietrich, Ferroli и других производителей.
Основные характеристики FlameAir FAG 4/1 4
| Характеристика | Значение |
|---|---|
| Производитель | FlameAir (ФлеймЭйр) |
| Модель | FAG 4/1 4 |
| Артикул | 104-0101011010 |
| Тип | газовая вентиляторная / наддувная горелка |
| Регулирование мощности | одноступенчатое |
| Диапазон мощности | 17–48 кВт |
| Топливо | природный или сжиженный газ |
| Расход природного газа | 1,71–4,83 Нм³/ч |
| Электропитание | 220–230 В / 50 Гц |
| Мощность электродвигателя | 0,13 кВт |
| Степень защиты | IP40 |
| Газовое подключение | 1/2" |
| Диаметр жаровой трубы | 95 мм |
| Длина жаровой трубы | 140 мм |
| Посадочный диаметр фланца | 125–153 мм |
| Крепление | 4 × M8 |
| Вес | 6,5 кг |
Что представляет собой газовая горелка FlameAir FAG 4/1 4
FlameAir FAG 4/1 4 относится к вентиляторным, или наддувным, газовым горелкам.
В отличие от атмосферных горелок, FAG 4/1 4 имеет собственный вентилятор, обеспечивающий принудительную подачу воздуха для горения. Газовоздушное смешение происходит в жаровой трубе горелки, а количество воздуха регулируется при пусконаладке.
Такая конструкция позволяет использовать FAG 4/1 4 с отопительными котлами, рассчитанными на установку отдельного наддувного горелочного устройства.
Для этой серии используется неподвижный соединительный фланец, ручная регулировка воздуха и топлива, однофазный электродвигатель вентилятора и теплоизоляционная прокладка между горелкой и теплогенератором.
Что означает одноступенчатая FAG 4/1 4
FAG 4/1 4 — одноступенчатая газовая горелка.
При пусконаладке специалист устанавливает необходимую рабочую мощность в пределах диапазона 17–48 кВт, после чего горелка включается и выключается по команде автоматики котла.
Например, если FAG 4/1 4 устанавливается на котёл номинальной мощностью 32 кВт, это не означает, что горелка постоянно работает на максимальных 48 кВт. Её рабочие параметры настраиваются под характеристики конкретного котла.
Одноступенчатое регулирование делает конструкцию проще и является рациональным решением для небольших котельных, где нет необходимости переплачивать за двухступенчатую или модуляционную горелку.
Преимущества FlameAir FAG 4/1 4
Мощность 17–48 кВт. Диапазон перекрывает большое количество напольных отопительных котлов малой мощности.
Доступная стоимость. FAG 4/1 4 стоит рассматривать, когда требуется наддувная газовая горелка, но нет необходимости переплачивать за более дорогое импортное оборудование.
Подходит для модернизации старых котельных. Если теплообменник котла находится в хорошем состоянии, замена всего котла зачастую экономически нецелесообразна — можно заменить только горелочное устройство.
Хороший вариант при переходе с солярки на газ. Если универсальный котёл раньше работал с дизельной горелкой, а к дому или объекту подвели природный газ, FAG 4/1 4 может быть подобрана вместо дизельной горелки.
Простая одноступенчатая конструкция. Меньше сложной регулирующей автоматики — проще эксплуатация и обслуживание.
Стандартное электропитание. Горелка работает от обычной однофазной сети.
Компактные размеры и небольшой вес. Масса FAG 4/1 4 составляет около 6,5 кг.
Для каких котлов подходит FlameAir FAG 4/1 4
Газовая горелка FlameAir FAG 4/1 4 может подбираться для отопительных котлов, конструкция которых предусматривает применение отдельной вентиляторной горелки.
По номинальной мощности в диапазон FAG 4/1 4 попадает большое количество моделей.
Примеры котлов в диапазоне мощности FAG 4/1 4
| Производитель | Модель котла | Номинальная мощность |
|---|---|---|
| Viessmann | Vitola 200 18 | 18 кВт |
| Viessmann | Vitola 200 22 | 22 кВт |
| Viessmann | Vitola 200 27 | 27 кВт |
| Viessmann | Vitola 200 33 | 33 кВт |
| Viessmann | Vitola 200 40 | 40 кВт |
| Viessmann | Vitorond 100 VR1-22 | 22 кВт |
| Viessmann | Vitorond 100 VR1-27 | 27 кВт |
| Viessmann | Vitorond 100 VR1-33 | 33 кВт |
| Viessmann | Vitorond 100 VR1-40 | 40 кВт |
| Vaillant | iroVIT VKO 248/5 | 24 кВт |
| Vaillant | iroVIT VKO 328/5 | 32 кВт |
| Vaillant | iroVIT VKO 408/5 | 40 кВт |
| Vaillant | iroVIT VKO 488/5 | 48 кВт |
| Wolf | CNK-20 | 20 кВт |
| Wolf | CNK-25 | 25 кВт |
| Wolf | CNK-32 | 32 кВт |
| Wolf | CNK-40 | 40 кВт |
| Wolf | CHK-22 | 22 кВт |
| Wolf | CHK-29 | 29 кВт |
| Wolf | CHK-37 | 37 кВт |
| Wolf | CHK-45 | 45 кВт |
| Lamborghini | EL-DB N 32 | 32 кВт |
| Lamborghini | EL-DB N 47 | 47 кВт |
| Buderus | Logano G125 WS 25 | 25 кВт |
| Buderus | Logano G125 WS 32 | 32 кВт |
| Buderus | Logano G125 WS 40 | 40 кВт |
| De Dietrich | GT 123 | 21 кВт |
| De Dietrich | GT 124 | 27 кВт |
| De Dietrich | GT 125 | 33 кВт |
| De Dietrich | GT 126 | 39 кВт |
| Ferroli | GN1 N 02 | 23,3 кВт |
| Ferroli | GN1 N 03 | 34,9 кВт |
| Ferroli | GN1 N 04 | 46,5 кВт |
Важно: таблица показывает соответствие по классу оборудования и номинальной мощности. Окончательный подбор газовой горелки выполняется с учётом рабочего поля горелки, противодавления топки, размеров фланца и жаровой трубы, а также параметров газоснабжения.
FlameAir FAG 4/1 4 для котлов Buderus
По мощности FAG 4/1 4 может рассматриваться для универсальных котлов Buderus Logano G125 WS 25, Logano G125 WS 32 и Logano G125 WS 40.
Особенно интересна такая замена для котельных, где сам чугунный теплообменник Buderus находится в хорошем состоянии, а установленную ранее газовую или дизельную горелку требуется заменить.
Вместо покупки нового котла можно подобрать новое горелочное устройство и продолжить эксплуатацию существующего Buderus.
FlameAir FAG 4/1 4 для Viessmann Vitola и Vitorond
В диапазон мощности FAG 4/1 4 попадает ряд котлов Viessmann Vitola 200 и Viessmann Vitorond 100.
Такие котлы часто встречаются в автономных котельных, в том числе изначально построенных для работы на дизельном топливе.
Если к объекту впоследствии подвели природный газ, исправный котёл Viessmann можно сохранить, заменив дизельную горелку на подходящую газовую.
Для такой модернизации FAG 4/1 4 интересна в том числе как более доступная альтернатива дорогому импортному горелочному оборудованию.
FlameAir FAG 4/1 4 для котлов Wolf
По номинальной мощности FAG 4/1 4 может рассматриваться для моделей Wolf CNK-20, CNK-25, CNK-32, CNK-40, CHK-22, CHK-29, CHK-37 и CHK-45.
При замене установленной горелки необходимо дополнительно проверить рабочую точку и присоединительные параметры конкретного котла.
FlameAir FAG 4/1 4 для Lamborghini EL-DB
Универсальные котлы Lamborghini EL-DB рассчитаны на применение отдельного горелочного устройства.
По номинальной мощности в диапазон FAG 4/1 4 входят Lamborghini EL-DB N 32 и EL-DB N 47.
Поэтому FAG 4/1 4 может рассматриваться при замене существующей горелки или при переводе котельной Lamborghini с жидкого топлива на природный газ.
FlameAir FAG 4/1 4 для De Dietrich и Ferroli
В диапазон мощности FAG 4/1 4 входят De Dietrich GT 123, GT 124, GT 125 и GT 126, а среди котлов Ferroli — GN1 N 02, GN1 N 03 и GN1 N 04.
Окончательная совместимость определяется после проверки технических параметров конкретного котла.

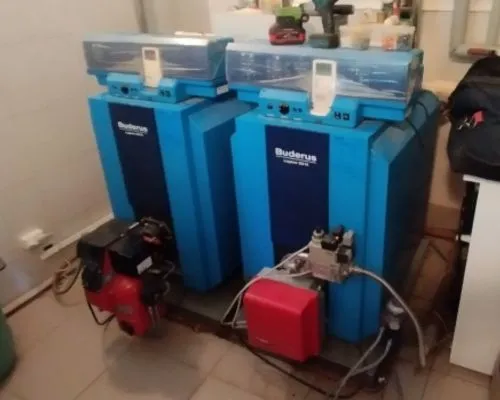

Замена дизельной горелки на газовую FlameAir FAG 4/1 4
Одно из наиболее практичных применений FlameAir FAG 4/1 4 — перевод существующей котельной с дизельного топлива на природный газ.
Это распространённая ситуация для загородных домов. Дом и котельная были построены до газификации посёлка, поэтому универсальный котёл Buderus, Viessmann, Wolf, Lamborghini, De Dietrich или Ferroli первоначально работал с дизельной горелкой.
Через несколько лет к участку подвели магистральный газ.
Если сам котёл исправен и его конструкция предусматривает установку отдельной газовой наддувной горелки, покупать новый газовый котёл только из-за смены топлива необязательно.
В этом случае можно:
- сохранить существующий котёл;
- демонтировать дизельную горелку;
- подобрать FlameAir FAG 4/1 4;
- подобрать подходящую газовую рампу;
- выполнить монтаж и пусконаладочные работы;
- продолжить эксплуатацию существующей системы отопления уже на природном газе.
FlameAir FAG 4/1 4 особенно интересна в такой ситуации как недорогая газовая горелка 17–48 кВт: исправный котёл остаётся на месте, а меняется непосредственно горелочное устройство.
Газовая рампа для FlameAir FAG 4/1 4
Для работы газовой горелки необходима газовая рампа.
Для FAG 4/1 4 могут применяться, в зависимости от проекта и параметров газоснабжения, решения на базе MVD205 + MVDLE205 и MB-DLE 407 B01 S20. Газовое присоединение горелки — 1/2".
Рампу нельзя выбирать только по диаметру подключения. При подборе необходимо учитывать:
- мощность горелки;
- расход газа;
- давление газа перед рампой;
- противодавление топки;
- требуемые элементы безопасности.
Поэтому при покупке FAG 4/1 4 желательно сразу подобрать горелку и газовую рампу под конкретный котёл и условия газоснабжения объекта.
Расход газа FlameAir FAG 4/1 4
Расход природного газа FAG 4/1 4 составляет 1,71–4,83 Нм³/ч в зависимости от установленной мощности.
Максимальное значение относится к работе в верхней части диапазона. Фактическое потребление газа котельной зависит от тепловой нагрузки здания, наружной температуры, температуры теплоносителя, режима работы автоматики и продолжительности работы горелки.
Размеры FlameAir FAG 4/1 4
При замене существующей горелки необходимо обязательно проверить монтажные размеры.
| Параметр | Значение |
|---|---|
| Габарит A | 257 мм |
| Габарит B | 240 мм |
| Габарит C | 364 мм |
| Диаметр жаровой трубы | 95 мм |
| Диаметр установки фланца | 125–153 мм |
| Длина жаровой трубы | 140 мм |
| N | 195 мм |
| Крепление | 4 × M8 |
| Газовое подключение | 1/2" |
Особенно важно проверять геометрию при установке FlameAir вместо горелки другого производителя: совпадения диапазона мощности самого по себе недостаточно.
FAG 4/1 4 как замена Ecoflam MAX GAS 40 P TW
FlameAir FAG 4/1 4 может рассматриваться при замене старого импортного горелочного оборудования.
FAG 4/1 4 является аналогом Ecoflam MAX GAS 40 P TW, поэтому владельцам котельных с установленной горелкой Ecoflam имеет смысл рассмотреть FAG 4/1 4 при необходимости замены оборудования.
Перед заменой необходимо проверить рабочую точку, монтажные размеры и комплектацию газовой линии.
Как правильно подобрать газовую горелку для котла
Распространённая ошибка — выбирать газовую горелку исключительно по максимальной мощности.
Например, диапазон 17–48 кВт ещё не означает, что FAG 4/1 4 автоматически подойдёт к любому котлу мощностью 40 кВт.
При профессиональном подборе учитываются:
- производитель и точная модель котла;
- номинальная мощность;
- сопротивление камеры сгорания;
- рабочая диаграмма горелки;
- диаметр и длина жаровой трубы;
- размеры крепления;
- тип газа;
- давление газа на объекте;
- характеристики газовой рампы;
- требования автоматики котла.
Рабочая точка котла должна находиться внутри рабочего поля горелки.
Именно поэтому при замене старой горелки желательно подбирать оборудование по модели котла и характеристикам существующей котельной, а не только по количеству киловатт.
Монтаж и настройка FlameAir FAG 4/1 4
После установки FAG 4/1 4 необходимо выполнить пусконаладочные работы.
В процессе запуска проверяются подключение горелки и газовой рампы, розжиг, работа автоматики и систем безопасности. Затем настраивается необходимая мощность и соотношение газа и воздуха.
Финальная настройка процесса горения должна выполняться с использованием газоанализатора.
Правильная пусконаладка необходима для устойчивого розжига, стабильного пламени, безопасного сгорания газа и нормальной работы котла.
Что нужно для подбора FlameAir FAG 4/1 4
Если вы не знаете, подходит ли FlameAir FAG 4/1 4 для существующего котла, сообщите:
марку котла + точную модель + мощность.
Ещё проще — пришлите фотографии:
- шильдика котла;
- установленной сейчас горелки;
- передней части котла и горелочного фланца.
Это позволит проверить исходное оборудование и подобрать подходящую газовую горелку и рампу.
Частые вопросы о FlameAir FAG 4/1 4
Какая мощность у FlameAir FAG 4/1 4?
Рабочий диапазон газовой горелки составляет 17–48 кВт.
Какой артикул у FAG 4/1 4?
Артикул стандартного исполнения — 104-0101011010.
FAG 4/1 4 — одноступенчатая или двухступенчатая?
Это одноступенчатая газовая горелка.
Какой расход газа у FAG 4/1 4?
Паспортный диапазон расхода природного газа составляет 1,71–4,83 Нм³/ч.
Можно ли установить FAG 4/1 4 на Buderus?
По мощности FAG 4/1 4 может рассматриваться, в частности, для Buderus Logano G125 WS 25, 32 и 40. Окончательная совместимость проверяется по техническим характеристикам конкретного котла.
Подходит ли FAG 4/1 4 для Viessmann?
В диапазон мощности горелки попадает ряд моделей Viessmann Vitola 200 и Vitorond 100. Для подбора нужна точная модель котла.
Можно ли установить FAG 4/1 4 на Wolf?
По мощности в диапазон входят несколько моделей Wolf CNK и CHK. Необходимо дополнительно проверить характеристики топки и монтажные размеры.
Подойдёт ли FAG 4/1 4 вместо Ecoflam?
FAG 4/1 4 может рассматриваться как замена Ecoflam MAX GAS 40 P TW после проверки технической совместимости.
Можно ли заменить дизельную горелку на газовую FAG 4/1 4?
Да, если существующий котёл является универсальным и допускает установку отдельной газовой наддувной горелки. Требуется технический подбор и соответствующая модернизация газовой части котельной.
Нужно ли менять котёл после подключения природного газа?
Не обязательно. Если существующий универсальный котёл исправен и рассчитан на сменную горелку, зачастую можно сохранить котёл и заменить дизельную горелку на газовую.
Какая газовая рампа нужна для FAG 4/1 4?
Конкретная рампа подбирается по параметрам газоснабжения и котла. Для FAG 4/1 4 могут использоваться решения на базе MVD205 + MVDLE205 и MB-DLE 407 B01 S20.
Какая длина жаровой трубы FAG 4/1 4?
В стандартном исполнении — 140 мм.
Какой диаметр жаровой трубы?
95 мм.
Можно ли самостоятельно установить FAG 4/1 4?
Монтаж, подключение газа и пусконаладочные работы газового оборудования должны выполняться квалифицированными специалистами.
Купить газовую горелку FlameAir FAG 4/1 4 в Москве и Санкт-Петербурге
У нас можно купить газовую горелку FlameAir FAG 4/1 4 мощностью 17–48 кВт в Москве, Московской области, Санкт-Петербурге и Ленинградской области.
Поможем не просто купить горелку, а подобрать FAG 4/1 4 под конкретный отопительный котёл, проверить основные параметры совместимости и подобрать необходимую газовую рампу.
FlameAir FAG 4/1 4 особенно стоит рассматривать, если требуется заменить старую газовую горелку, подобрать более доступную замену импортному оборудованию либо перевести существующую котельную с дизельного топлива на природный газ.
Если исправный котёл Buderus, Viessmann, Wolf, Vaillant, Lamborghini, De Dietrich или Ferroli находится в хорошем состоянии, зачастую нет необходимости менять весь котёл — можно заменить только горелочное устройство.
Поставляем газовые горелки FlameAir в Москве и Санкт-Петербурге, Московской и Ленинградской областях. Поможем подобрать горелку, газовую рампу и необходимую комплектацию под ваш котёл.
Подберём FAG 4/1 4 под ваш котёл
Пришлите фотографию шильдика котла и установленной сейчас горелки.
По этим данным можно проверить модель и мощность оборудования, тип установленной горелки и основные параметры для подбора замены.
FlameAir FAG 4/1 4 17–48 кВт — практичная газовая горелка для замены старого оборудования или перевода исправного универсального котла с солярки на природный газ без ненужной замены всей котельной.
