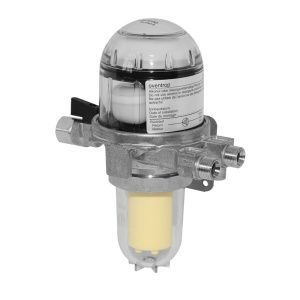

Топливный фильтр - воздухоотводчик Oventrop „Toc-Duo-3“ для отопительного котла

Фильтр - воздухоотводчик для жидкого топлива Oventrop Toc-Duo-3

Описание:

Комбинация фильтр - воздухоотводчик для жидкого топлива Oventrop „Toc-Duo-3“ устанавливается в однотрубных системах с перемычкой насос - фильтр (режим всасывания). Применяется для фильтрации и автоматического удаления воздуха из жидкого топлива. Обратный трубопровод к емкости не требуется.

Корпус воздухоотводчика металлический, с крепежом для настенного монтажа и запорным вентилем. Чаша фильтра и корпус поплавковой камеры из прозрачного пластика (как опция-металлические).

Подключение всасывающего трубопровода к емкости G 3 ⁄8 внутренняя резьба для присоединительных наборов со стяжным кольцом 6, 8, 10, или 12 мм (присоединительные наборы заказываются отдельно). Со стороны горелки по выбору G 1 ⁄4 внутренняя резьба или G 3 ⁄8 наружная резьба с внутренним конусом для подключения шланга.



Технические параметры:

Подключение:

со стороны емкости: G 3 ⁄8 внутренняя резьба

со стороны горелки: G 3 ⁄8 наружная резьба с конусом для шланга горелки или G 1 ⁄4 внутренняя резьба

Среда:

- Жидкое топливо - это топливо из минеральных масел, напр., жидкое топливо по DIN 51603¬1.

- Биотопливо - это жидкое топливо, произведенное из возобновляемых видов сырья, напр., FAME, RME, рапсовое, пальмовое масло и т.д. (FAME; Fatty Acid Methyl Ester“ т.е. сложный эфир метила жирной кислоты )

- Жидкое топливо с альтернативными добавками - это топливо из минеральных масел с биодобавками (см.: DIN SPEC 51603¬6 „Жидкое топливо с альтернативными добавками“)

Мощность форсунки: макс. до 110 л/ч

Расход через перемычку: макс. до 120 л/ч

Скорость отвода воздуха: мин. 6 л/ч воздуха или газа

Положен. при монтаже: вертикальное, воздухоотводчиком вверх

Темп. окруж. среды.: макс. 60 °C*

Рабочая температура: макс. 60 °C* (металлический до 70 °C)

Рабочее давление: макс. 0,7 бар или 8 м статического давления, если емкость выше фильтра давление всасывания: макс. ¬0,5 бар испытат.

Давление: макс. 6 бар

Размеры [мм]: (L x T x H) 165 x 97 x 203 ¬ 337 (в зависимости от чаши фильтра),

Проверено по TÜV: TÜV¬Rheinland, Nr.: S138 2013 E4

*по DIN 4755 40 °C ¬ это макс. допустимая температура жидкого топлива в топливопроводе системы



Функции:

Комбинация фильтр - воздухоотводчик для жидкого топлива Oventrop „Toc-Duo-3“ предназначен для фильтрации и автоматического удаления воздуха из жидкого топлива. Насос горелки всасывает топливо посредством всасывающего трубопровода через запорный кран, фильтр и обратный клапан. Фильтр улавливает частицы грязи. Как правило, небольшая часть топлива (на каждые 10 кВт отопительной нагрузки ок. 1 литра топлива в час) поступает через насос горелки к форсунке и сгорает. Избыточное топливо поступает через перемычку к воздухоотводчику. Воздух и газ поднимаются и через поплавковый клапан и отводятся в атмосферу. Дегазированное топливо через мембранный клапан снова поступает в подающую линию. Благодаря этому только необходимое количество топлива всасывается через всасывающий трубопровод и фильтр из емкости. Одновременно рабочее тепло топливного насоса используется для подогрева топлива. При работе относительно постоянный уровень заполнения наблюдается только в нижней части камеры воздухоотводчика. В зависимости от условий эксплуатации нижняя часть может также заполниться полностью.

Если топливо достигло верхней камеры с предохранительным поплавком, воздухоотводчик необходимо заменить.
