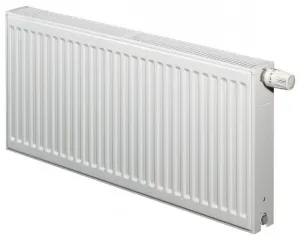

300-1000-22 Стальной радиатор PURMO Ventil Compact (CV)
300100022-CV
Purmo
1,211
сталь
100
1000
300
Панельные стальные радиаторы отопления Purmo Ventil Compact с нижним подключением
Панельные радиаторы с конвекционными элементами и вмонтированным вкладышем термостатического крана, боковые поверхности закрыты защитными элементами, верхняя поверхность закрыта планкой типа «гриль». Вмонтированный подсоединительный комплект позволяет подключить радиатор как с низу, так и с боку. Два нижних подсоединительных отверстия для подключения на уровне пола, а также четыре боковых подсоединительных отверстия в каждом углу радиатора. Все отверстия имеют внутреннюю резьбу G1/2. Радиатор снабжён вкладышем термостатического крана Heimeier или Oventrop с предварительной регулировкой.
Подключение в радиаторах CV11 стандартно размещается справа. В радиаторах CV22 и CV33 оно может быть также и слева, если радиатор повернуть. Подающая труба всегда расположена ближе к центру радиатора, а обратная труба – ближе к краю радиатора
Технические данные:
Толщина листа панели радиаторов: Толщина стали в соответствии с EN-442
Шаг вертикальных водопроводных труб: 33 1/3 мм
Высота радиаторов: 200, 300, 450, 500, 600, 900 мм
Длина радиаторов: 400, 500, 600, 700, 800, 900, 1000, 1100, 1200, 1400, 1600, 1800, 2000, 2300, 2600, 3000 мм
Рабочее давление: 10 бар
Испытательное давление: 13 бар (во время производства)
15 бар (после установки)
Максимальная температура: 110°C
Цвет: RAL 9016 белоснежный, другие – на заказ
Обработка поверхностей: KTL II – катофорез второго поколения
Гигиенический сертификат: 77.01.06.490.П.08971.04.3
Сертификат соответствия: POCC NL.MX03.H00695
Гарантия: 10 лет
Ралиаторы приборы «Пурмо» производятся с соблюдением правил европейской системы контроля качества ISO 9001. Согласно строгой процедуре испытаний каждый радиатор подвергается ряду проверок, в том числе испытанию под давлением на герметичность. Поэтому наши радиаторы обладают высочайшим качеством.
На радиаторы "Пурмо" предоставляется десятилетняя гарантия.
Гарантия распространяется на радиаторы:
- смонтированные в соответствии с СП 60.13330.2012 и СНиП 3.05.01-85
- смонтированные в закрытых независимых системах центрального отопления, либо в системах, имеющих собственный источник тепловой энергии
- смонтированные в системе отопления, выполненной из стальных, медных или полимерных труб с антидиффузионным барьером
- устанавливаемых в жилых, офисных, сервисных и прочих помещениях, в которых отсутствует вредное коррозионное воздействие агрессивных веществ, содержащихся в воздухе, а также, отсутствует постоянное или периодическое увлажнение поверхности отопительного прибора.
- установленные в системе отопления, качество теплоносителя в которой соответствует требованиям «Правил технической эксплуатации электрических станций и сетей Российской Федерации» РД 34.20.501-95, и имеет следующие основные значения:
- общее содержание хлорионов и сульфатных ионов не более 150 мг/л (для систем из медных труб – 50 мг/л);
- содержание кислорода не более 0,02 мг/л;
- показатель рН в пределах 8,0-9,5;
- общая жёсткость не более 7,0 мг экв/л.
Допускается монтаж отопительных приборов в небольших системах открытого типа мощностью до 25 кВт при условии использования в них допущенных к применению ингибиторов коррозии.
Рабочее давление в системе отопления не должно превышать 10 бар, а максимальная рабочая температура–110°C. Проверку герметичности системы необходимо производить при испытательном давлении,
превышающем рабочее не менее чем в 1,5 раза, но не менее 6 бар и не более 15 бар
Гарантия не будет распространяться на радиаторы:
- установленные бассейнах, душевых, автомобильных мойках, прачечных, ванных комнатах и других помещениях с повышенной влажностью, где имеет место вредное воздействие коррозионных веществ, содержащихся в воздухе, а также постоянное или периодическое увлажнение поверхности радиатора.
- установленные в системе отопления, которая постоянно соединена с водопроводом без использования в месте соединения арматуры, предохраняющей систему отопления от несанкционированной подпитки или опорожнения.
Запрещается без острой необходимости опорожнять систему отопления или её часть и оставлять в таком состоянии на длительный срок. Опорожнение допускается только в аварийных случаях на срок, минимально необходимый для устранения аварии, но не более 15 дней в течение года. После выполнения работ опорожненную систему следует незамедлительно наполнить водой. Отопительные приборы должны быть заполнены водой как в отопительные, так и в межотопительные периоды.
Запрещается удалять воду из всей системы или её части и оставлять в таком состоянии.
Это относится также к новым системам, прошедшим испытание на герметичность.
В случае необходимости удаления воды из системы, например, по причине ремонта или консервации, воду необходимо удалить только из той части системы, в которой это необходимо. После выполнения работ пустую систему необходимо немедленно вновь наполнить водой.
Наполнение системы водой и пополнение необходимо производить при помощи насоса из промежуточного открытого резервуара. В небольших системах мощностью до 30 кВт наполнение можно производить от водопроводной сети при помощи разъёмного соединения с возвратным клапаном.
Количество воды, используемой для наполнения и пополнения системы центрального отопления, необходимо контролировать, например, при помощи водомера.
Давление
Рабочее давление в системе центрального отопления с радиаторами «Пурмо» не должно превышать 10 бар (для радиаторов «Пурмо План» – 6 бар). В высоких и высотных зданиях необходимо необходимо применять разделение системы на зоны. Проверку системы на герметичность необходимо производить при пробном давлении, равном рабочему давлению в данной системе плюс 2 бар, однако не меньшем, чем 4 бар.
Максимальное допустимое давление во время испытания на герметичность системы составляет 12 бар (для радиаторов «Пурмо План» – 8 бар).
Установка
Радиаторы необходимо устанавливать, не удаляя индивидуальной заводской упаковки. Эта упаковка должна оставаться на радиаторе даже в том случае, если система центрального отопления включается для обогрева здания во время отделочных работ или для просушки здания. Рекомендуется удаление упаковки пользователем помещения по окончании всех отделочных работ.
