РаспечататьBuderus Logamatic 2107 не нагревает горячую воду в бойлере. Устранение причины неисправности.
Обратился к нам заказчик с Поляны с довольно интересной неисправностью. Пожилой мужчина рассказал, что котёл Buderus работает нормально, отопление в доме есть, а бойлер перестал нагревать горячую воду.
При этом хозяин трогал трубопровод, идущий от котла к бойлеру, — труба была тёплой. Поэтому на первый взгляд всё выглядело странно: тепло к бойлеру вроде бы поступает, а вода в нём не нагревается.
Ещё одна важная деталь: на системе управления Buderus Logamatic 2107 при просмотре температуры горячей воды вместо показаний отображались прочерки.
Заказчик попросил приехать и разобраться на месте.
Почему труба к бойлеру была тёплой, хотя бойлер не нагревался?
По приезде проверили работу оборудования.

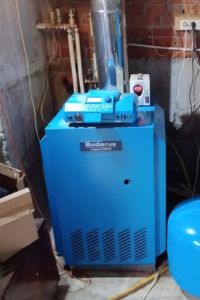

Котёл находился в подвале дома. Отопление работало штатно, котёл запускался, помещения прогревались. А вот горячей воды действительно не было.
Трубопровод от котла к бойлеру при этом был тёплым, как и говорил хозяин. Однако это ещё не означает, что через теплообменник бойлера нормально циркулирует теплоноситель.
В данном случае трубопровод частично прогревался за счёт естественной циркуляции теплоносителя — самотёком. Поэтому рукой можно было почувствовать тепло и решить, что котёл действительно нагревает бойлер.
Но насос загрузки бойлера при этом не включался. Полноценной циркуляции теплоносителя через теплообменник бойлера не было, и количества тепла, поступавшего самотёком, для нагрева горячей воды было недостаточно.
Почему же автоматика не включала насос?

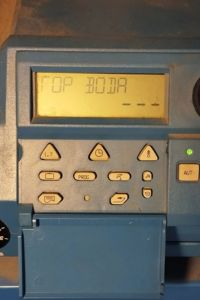

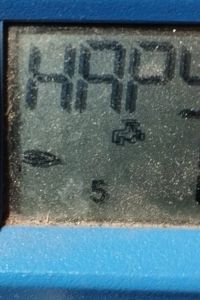

На Buderus Logamatic 2107 в параметре температуры бойлера вместо значения температуры отображались прочерки.
Это сразу указывало на проблему в цепи датчика температуры бойлера: автоматика не получала от него нормального сигнала и, соответственно, не могла штатно управлять нагревом бойлера.
Проверяем датчик температуры бойлера
Первым делом проверили сам датчик.

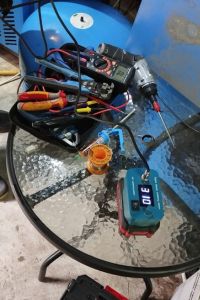

Измерили сопротивление в цепи датчика — получили практически нулевое значение.
Логичное первое предположение — неисправен датчик температуры бойлера Buderus AS1.
Оригинального Buderus AS1 в тот момент с собой не оказалось, но был подходящий аналоговый NTC-датчик температуры.
Возникла только одна проблема: кабель нового датчика был длиной около одного метра, поэтому до автоматики Logamatic 2107 он физически не дотягивался.
Решили использовать существующий кабель.
Возле бойлера старый датчик отключили, кабель обрезали и подключили к нему новый NTC-датчик.
Казалось бы, неисправность должна исчезнуть.
Но не исчезла.
Logamatic 2107 по-прежнему показывал прочерки вместо температуры горячей воды.
Значит, дело было не в самом датчике.
Ищем неисправность дальше

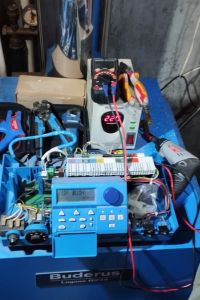

После этого начали проверять уже всю линию от датчика бойлера до автоматики котла.
Для этого пришлось разобрать котёл и посмотреть, как проложен кабель внутри.
И вот здесь обнаружилась настоящая причина неисправности.

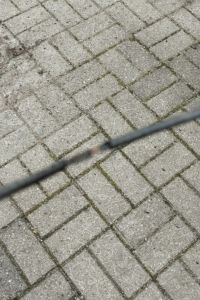

Провод датчика температуры бойлера соприкасался с чугунным теплообменником котла.
От высокой температуры изоляция кабеля постепенно оплавилась. В повреждённом месте жилы замкнулись между собой, поэтому автоматика и получала неправильный сигнал.
Именно поэтому измерение сопротивления первоначально показывало практически ноль.
Получилась довольно простая, но не самая очевидная неисправность: сам датчик мог быть исправен, а проблема находилась в проводке внутри котла.
Восстанавливаем провод — и насос бойлера начинает работать

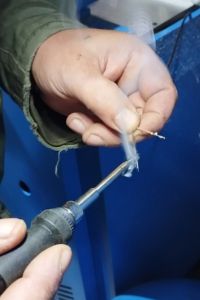

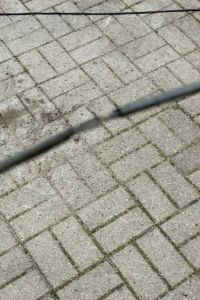

Повреждённый участок провода восстановили, соединение нормально изолировали, а сам кабель переложили так, чтобы он больше не соприкасался с горячим чугунным теплообменником.
После восстановления цепи результат появился сразу.

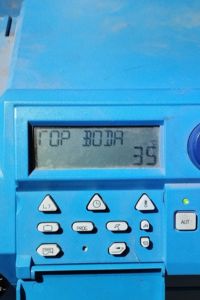

На дисплее Buderus Logamatic 2107 вместо прочерков появилась реальная температура горячей воды — около +15 °C.
Автоматика снова стала получать корректный сигнал от датчика и «увидела», что температура воды в бойлере значительно ниже заданной.
После этого включился насос загрузки бойлера. Теперь теплоноситель уже не просто немного прогревал трубопровод за счёт естественной циркуляции, а начал в необходимом объёме прокачиваться через теплообменник бойлера.
Бойлер стал нормально получать тепло от котла, и температура горячей воды начала повышаться.
Таким образом, тёплая труба, которую первоначально обнаружил хозяин, немного сбивала с толку. Трубопровод действительно нагревался, но это был лишь небольшой прогрев за счёт естественной циркуляции, а полноценного нагрева бойлера без работающего насоса не происходило.
В чём в итоге была причина?
В данном случае проблема оказалась не в котле, не в бойлере и даже не обязательно в самом датчике температуры.
Причиной стал повреждённый кабель датчика бойлера, изоляция которого оплавилась от контакта с горячим теплообменником.
Из-за короткого замыкания в цепи датчика Logamatic 2107 не получал корректные данные о температуре воды в бойлере. На дисплее отображались прочерки, а насос загрузки бойлера не включался.
Этот случай хорошо показывает, почему при ремонте отопительного оборудования иногда недостаточно просто заменить деталь, на которую первоначально указывает диагностика.
Если Buderus Logamatic 2107 показывает прочерки вместо температуры горячей воды, необходимо проверить не только датчик AS1, но и всю электрическую цепь:
- сопротивление датчика;
- соединения и контакты;
- целостность кабеля;
- состояние проводки внутри котла;
- места прохождения кабеля рядом с горячими элементами;
- включается ли насос загрузки бойлера.
Иногда причина неисправности находится буквально в нескольких сантиметрах повреждённого провода.
В нашем случае всё закончилось хорошо: неисправность нашли и устранили, автоматика снова видит температуру бойлера, насос включается, теплоноситель нормально циркулирует через теплообменник и котёл снова нагревает горячую воду.
