РаспечататьРемонт газовой горелки Giersch RG20 в Сестрорецке
Иногда старое отопительное оборудование оказывается гораздо живучее, чем кажется. Особенно если его не выбросили после серьезной неисправности, а аккуратно сохранили. Именно такая история произошла на одном из наших объектов в Сестрорецке, где спустя примерно десять лет хранения удалось вернуть в работу газовую горелку Giersch RG20-Z.
С чего все началось
Больше года назад специалисты Buderus Club выполняли техническое обслуживание газовой котельной в частном доме в Сестрорецке.
На объекте установлен чугунный отопительный котел Buderus Logano G215 мощностью около 95 кВт, работающий с двухступенчатой газовой горелкой Giersch RG20-Z .
Во время обслуживания владелец рассказал нам, что у него сохранилась еще одна точно такая же горелка. Когда-то она работала на этом объекте, но примерно 10 лет назад вышла из строя. Горелку пытались ремонтировать, однако восстановить ее работу тогда не удалось.
К счастью, владелец не стал выбрасывать оборудование. Горелку сняли, положили в коробку и оставили на объекте.
Мы договорились, что в теплое время года, когда котельная не работает постоянно на отопление, можно будет спокойно заняться диагностикой старой горелки. Даже если ремонт потребует нескольких выездов и заказа запасных частей, это не создаст проблем с отоплением дома.
Первый выезд: пытаемся запустить старую горелку
Недавно заказчик снова связался с нами и предложил заняться старой Giersch RG20-Z.

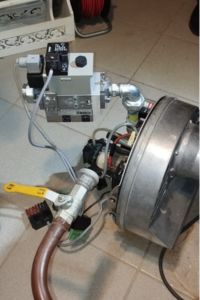

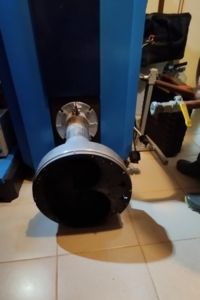

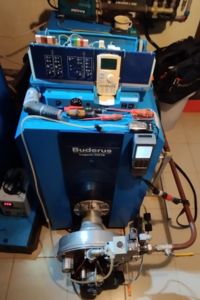

В назначенный день мы приехали на объект. Чтобы диагностировать горелку не на стенде, а непосредственно в составе существующей котельной, сняли с котла исправную рабочую горелку и установили вместо нее ту, которая около десяти лет пролежала без работы.
Подключили газовую линию, электропитание и систему управления котлом через штатные разъемы и попробовали выполнить запуск.
Горелка не запустилась.

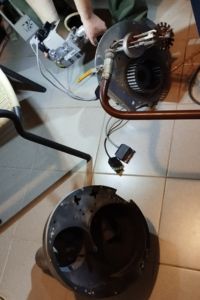

Начали последовательную диагностику. Проверили автомат горения, прохождение управляющих сигналов, работу газовых клапанов и электрические цепи горелки.
На первый взгляд большая часть оборудования отрабатывала штатно, однако воспламенения не происходило. Поэтому продолжили проверять последовательность запуска узел за узлом.

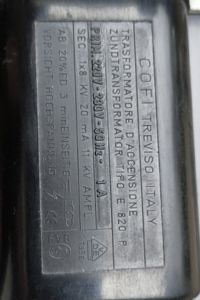

Первая неисправность — трансформатор розжига

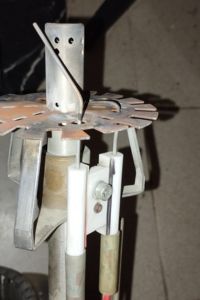

В результате проверки обнаружили проблему в трансформаторе розжига. Необходимого высокого напряжения для образования искры на электродах розжига не было.
Без нормальной искры газовая горелка не может выполнить розжиг: автоматика начинает цикл запуска, но пламя не появляется, после чего автоматика безопасности прекращает дальнейшую подачу газа и блокирует запуск.

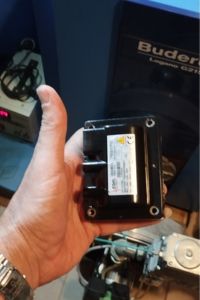

Стало понятно, что продолжать испытания со старым трансформатором бессмысленно. Мы определили необходимую запасную часть, заказали новый трансформатор розжига и договорились вернуться после его получения.
Второй выезд: трансформатор заменили, но горелка снова не запускается

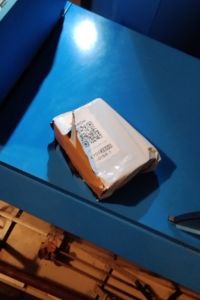

Когда новый трансформатор пришел, мы снова приехали в Сестрорецк.

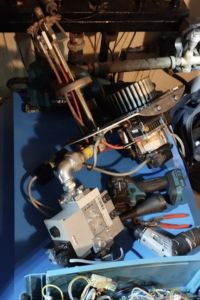

Еще раз сняли с котла рабочую горелку, установили ремонтируемую Giersch RG20-Z и заменили неисправный трансформатор розжига.
Проверили электрическую часть — теперь система розжига работала нормально. Выполнили очередной запуск, но устойчивого воспламенения снова не получили.
То есть первая неисправность действительно была найдена правильно, однако она оказалась не единственной. Для оборудования, которое около десяти лет не эксплуатировалось и до этого уже ремонтировалось, такая ситуация вполне возможна.
Продолжили диагностику.
Неожиданная проблема с газовым блоком

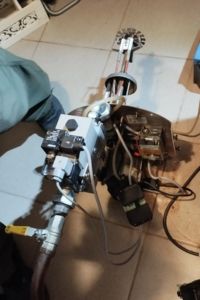

При дальнейшей проверке обнаружилась интересная деталь. На старой неработающей горелке был установлен практически новый газовый блок.
Как выяснилось, много лет назад этот газовый блок по какой-то причине сняли с другой горелки и переставили на неработающую Giersch RG20-Z.
Сам газовый блок был исправен, однако его настройки не соответствовали данной горелке и условиям ее работы на котле.
Получилась характерная для ремонта горелочного оборудования ситуация: электрическая часть исправна, трансформатор обеспечивает розжиг, автоматика выполняет цикл запуска, газовая арматура срабатывает, но нормального воспламенения и устойчивого горения все равно нет.
После того как разобрались с историей установленного газового блока, стало понятно, что необходимо выполнить его регулировку и заново настроить горелку.

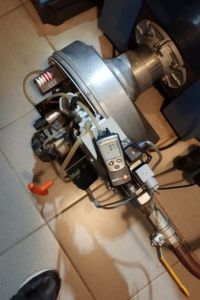

Настройка первой и второй ступени Giersch RG20-Z
Газовый блок отрегулировали под установленную горелку и котел. После этого выполнили настройку работы первой и второй ступени горения.
Для двухступенчатой газовой горелки недостаточно просто добиться появления пламени. Необходимо обеспечить нормальный розжиг, устойчивое горение на первой ступени, корректное включение второй ступени и стабильную работу горелки во всем рабочем диапазоне.
После регулировки снова выполнили запуск.
На этот раз горелка заработала.
Первая ступень запускается и работает стабильно. Вторая ступень включается. Автоматика выполняет цикл работы штатно.
Таким образом, после примерно десяти лет хранения Giersch RG20-Z удалось вернуть в эксплуатацию.
Восстановленную горелку решили оставить на котле
После успешного ремонта мы не стали сразу возвращать на котел прежнюю рабочую горелку.

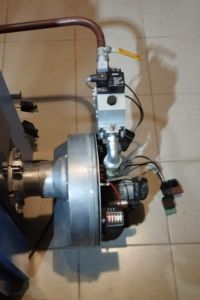

Восстановленная Giersch RG20-Z осталась установленной на Buderus Logano G215.
Сейчас лето, поэтому котел работает преимущественно на приготовление горячей воды. Это хороший период для проверки восстановленного оборудования в реальной эксплуатации.
Если после столь длительного простоя существует еще какой-либо скрытый дефект, он может проявиться во время летней эксплуатации или осенью, когда котельная перейдет в полноценный отопительный режим.
На данный момент горелка работает нормально. Судя по ее общему техническому состоянию, после выполненного ремонта, правильной настройки и регулярного обслуживания она вполне способна прослужить еще много лет.
Почему старую газовую горелку не всегда стоит выбрасывать
Эта история — хороший пример того, почему неисправность горелки не всегда означает необходимость сразу покупать новое оборудование.
Газовые горелки такого класса достаточно ремонтопригодны. Можно отдельно диагностировать систему розжига, автомат горения, электродную группу, двигатель, вентилятор, газовую арматуру и другие элементы, а после ремонта выполнить регулировку и проверить работу оборудования непосредственно на котле.
В нашем случае пришлось искать не одну, а несколько причин, мешавших нормальному запуску.
Если бы мы ограничились заменой первого обнаруженного неисправного элемента, можно было бы решить, что ремонт не помог. Но последовательная диагностика позволила найти следующую проблему, разобраться с газовым блоком, выполнить необходимые регулировки и в итоге полностью восстановить работоспособность оборудования.
Именно поэтому при ремонте газовых горелок важна не замена деталей наугад, а последовательная диагностика всей цепочки запуска и работы горелки.
Теперь на объекте есть резервная газовая горелка
У этой истории есть еще один важный практический результат.
Теперь у владельца находятся две исправные газовые горелки Giersch RG20-Z. Одна установлена на котле, а вторая может использоваться как резервная.
Для автономной котельной частного дома это очень полезный вариант резервирования. Если с основной горелкой в отопительный сезон произойдет серьезная неисправность, на объекте уже имеется совместимая исправная горелка.
Но во время разговора выяснилось, что возможности резервирования этим вообще не ограничиваются.
У владельца сохранились также старая дизельная горелка и топливный бак. Поэтому при необходимости теоретически можно организовать работу котельной и на дизельном топливе. Разумеется, перед этим необходимо проверить техническое состояние дизельной горелки, топливной системы и выполнить соответствующие настройки.
Оборудование, установленное на объекте
В данной котельной используется чугунный отопительный котел Buderus Logano G215 с двухступенчатой газовой горелкой Giersch RG20-Z .
Сочетание отдельного котла и наддувной горелки удобно в том числе с точки зрения ремонта: основные узлы горелочного устройства можно диагностировать, обслуживать и при необходимости заменять отдельно, не меняя сам котел.
Котельная готова к отопительному сезону
В итоге история старой Giersch RG20-Z закончилась хорошо.
Горелка, которая около десяти лет считалась нерабочей и все это время лежала в коробке, была продиагностирована, отремонтирована, настроена и снова установлена на котел.
В процессе ремонта мы:
- проверили последовательность запуска горелки;
- проверили автомат горения и электрические цепи;
- обнаружили неисправность системы розжига;
- заменили трансформатор розжига;
- проверили работу газовой арматуры;
- разобрались с установленным газовым блоком;
- выполнили его регулировку;
- настроили первую и вторую ступени горения;
- проверили запуск и работу горелки непосредственно на котле Buderus Logano G215.
И главный вывод из этой истории очень простой: хорошо, что десять лет назад эту горелку не выбросили.
Качественное отопительное оборудование иногда действительно имеет смысл сохранить. Даже спустя много лет его можно продиагностировать, найти неисправные узлы, заменить необходимые детали, правильно настроить и вернуть в эксплуатацию.
Теперь восстановленная Giersch RG20-Z снова работает на котле Buderus Logano G215, вторая исправная газовая горелка остается в резерве, а сама котельная подготовлена к следующему отопительному сезону.
Надеемся, что следующая встреча с этой горелкой понадобится владельцу только для очередного планового технического обслуживания.
